  LG V7 - PDP42V7 - PSU - ALIMENTACION


Circuito LG V7 plasma potencia de la tarjeta funciona




1.LG V7 general LG tarjeta de potencia tablero de energía V7 por su PDP42V7 tipo de pantallas de plasma LG con una tarjeta original de la energía. La placa de la fuente de alimentación se utiliza principalmente MR5060 y MR2920 conmutación fuente de alimentación de conmutación en chip de alimentación ya que el circuito de control principal. Y de alimentación externa transistor MOS para la conmutación de controlador de salida de la fuente de alimentación. El circuito tiene un circuito de protección perfecta, por un circuito integrado dedicado. El circuito integrado integrado en una pequeña placa de circuito, como un módulo dedicado. La placa de la fuente de alimentación con doble cara placa de circuito impreso, un elemento de resistencia-condensador convencional

1.LG V7 Poder general Board
& Nb sp ; LG es el V7 Power Board LG por su PDP42V7 tipo de soporte de pantalla de plasma con el tablero de alimentación original. La placa de la fuente de alimentación se utiliza principalmente MR5060 y MR2920cambio de chip de alimentación como el cambio de fuente de alimentación del circuito de control. Y de alta externa de energía MOS tubo para la conexión del conductor de salida de alimentación. El circuito tiene un circuito de protección perfecta, por un circuito integrado dedicado. El circuito integrado integrado en una pequeña placa de circuito, como una dedicada módulo .

La placa de alimentación de potencia con doble cara placa de circuito impreso, un convencionalesresistivas capacitivas elementos mezclados con una gran cantidad de resistencias entre el chip y los condensadores, para el mantenimiento más difícil.

El principal producto de la tarjeta de alimentación 185 V el voltaje VS, voltaje 65V, VA, 24 V/30V, 12 V, 9V, etc voltaje 5V suministra a la pantalla de plasma y todo las placas de circuito y otras placas de circuitos.Cada canal tiene un completamente separado voltaje regulador de circuito de control de realimentación, la tensión de salida de cada rama independiente, con el fin de lograr la estabilidad relativa de la tensión de salida.

2.LG V7 diagrama de bloques de circuito de un circuito de alimentación de potencia y la función de los componentes principales

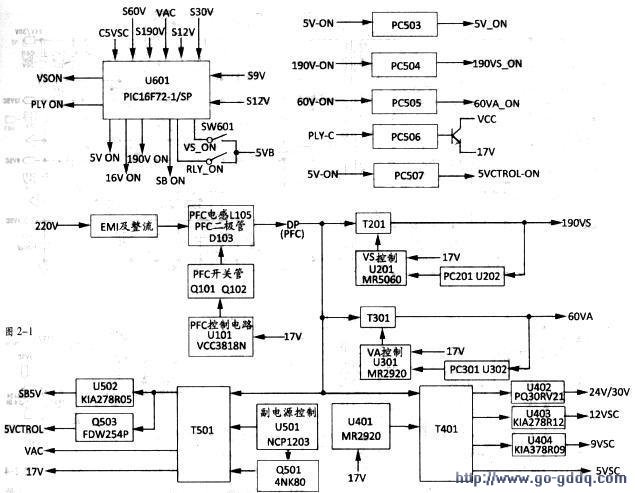

Diagrama de bloques de circuito de alimentación se muestra en la Figura 2-1, el papel de los componentes principales son los siguientes:

101 (20NM60), Q102 (20NM60): interruptor de PFC; U101 ( UCC 3818N): PFC maestro IC, C 105(450 V / 220 uF), C106 (450V/220μF): PFC filtro condensador, U 201 ( MR5060): VS conmutación de la fuente de alimentación principal IC; VR201 (50kΩ): VS resistencias de ajuste de tensión, C 208 , C2 09(ambos 250 V/820μF): VS condensador de filtro de tensión, U 301 (MR2920): VA Master Power Switching IC; VR301 (50kΩ): resistencias de ajuste de tensión VA, C 308 , C 309 (ambos 100 V / 470 uF): condensador de filtro tensión VA; U401 (MR2920): bajo voltaje (24V, 30V, 12V, 9V, 5V) Unidad de potencia principal IC:

402 ( PQ30RV21 ): regulador de 30V-terminal IC; U403 ( KIA 278R12): regulador de 12V-terminal IC; U404 (KIA378R09): regulador 9V-terminal IC, U 501 ( NCP L 203 ): Adjunto suministro de energía IC control; U 502 (KIA278R05): 5V-terminal controlable IC; Q 503 ( empleados domésticos extranjeros 254 P): 5V Control IC, U 601 ( PIC16F72 -1/SP): protección del circuito de control de IC; SW601 : Power On Self Test interruptor.

V7 instalados componentes de la placa de potencia 3.LG diagrama V7 instalación y el esquema de la tarjeta de potencia unidad se muestra en la Figura 2-2, cada diagrama de circuito de la unidad se muestra en la Figura 2-3 a la Figura 2-9.

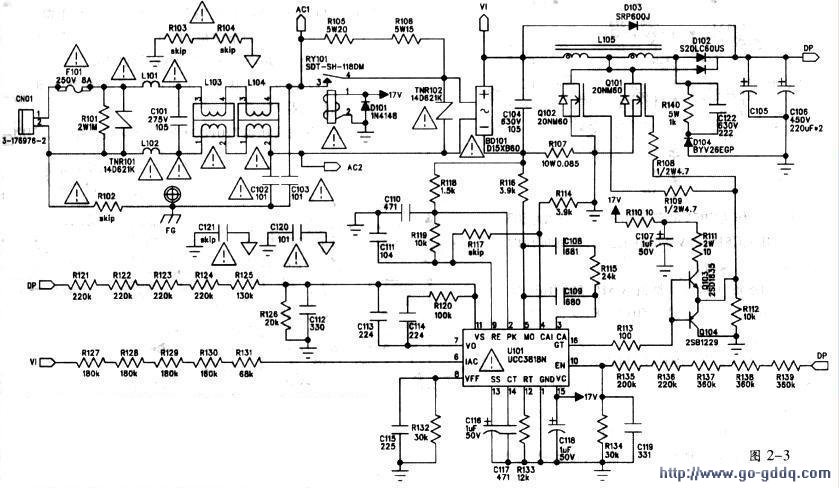

4.LGV7 tarjeta de alimentación comentario circuito (1) y rectificador PFC, el circuito veo Figura 2-3) de alimentación de CA 220V es enviada a la junta zócalo CN01 poder, el L101, L102, L 103 , L 104 y la alta frecuencia del filtro condensador C101 , C102, C103 y otras EMI dispositivos, y por la resistencia de arranque suave R105, R106 BD101 alcanzar el pleno puente rectificador (D 15 XB60), TNR 101 (14D 621 K) y TNR102 (14D621K) de la sobretensión termistor ; tensión rectificada El PFC inductor L105, PFC diodoD102 (S20LC60US) para alcanzar el condensador de filtro principal C105 (450V220μF), C106 (450V220μF).Cuando Q101 (20NM60), Q102 (20NM60) es interruptor PFCY, R107 para la resistencia de protección contra sobrecorriente PFC.

U101 ( UCC3818N ) es un circuito de control PFC paquete de SMD ( 11 ) metros para el muestreo de la protección contra sobretensiones PFC; (6) pies de la red 220V protección lateral de detección, (4), (5) pies durante demasiado fines de protección de detección actuales, (16) metros de la salida del convertidor PFC; (15) pies de la oferta de trabajo, el voltaje de funcionamiento de 16 V ~ 17 V, la potencia suministrada por el diputado.

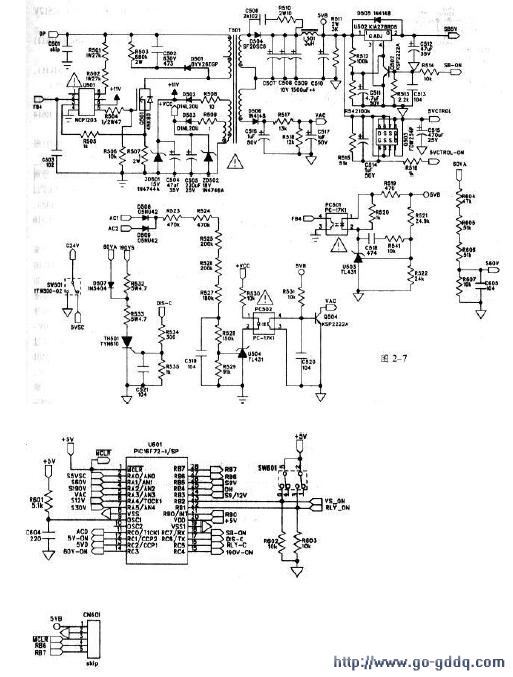

(2) la fuente de alimentación secundaria (SB5V) circuito (véase la figura 2-7) por C105, C106 tensión filtrada por el T501 a la sub interruptor de alimentación del tubo Q501 (4NK80), Q501 por la alimentación secundaria de alimentación del circuito de control U501 (NCP 1203 ) (5 ) pin de salida del convertidor de impulso de activación. R501 y R502 constituyen un circuito de arranque, cuando el U501 unidad Q5O1 comienza a trabajar, T501 que un devanado de tensión de salida de onda, el límite R508, D502 rectificación, C 504 de filtro, ZD501 (15V) regulador de voltaje, tiene tensión 11V DC, que proporciona a U501 (6) pies, para proporcionar una tensión de trabajo, la tensión de salida estable, como la potencia de salida SB5V; otra pasada Q503 (FDW254P), C 51 5 (25V/470μF) filtrado. Obtenga salida de tensión 5VCTROL controlable:

2) El D506 (1N 4148 ) rectificador, C 516 (50V/1μF) filtrado, R 517 / R 518 presión parcial, C517 (50V/1μF) filtro, obtener VCA tensión de salida:

3) Después de limitar R508, D502 ( D1FL20U ) rectificador, C504 (35V/47μF) filtro, ZD501 (15V) regulador de voltaje, para obtener la tensión de salida de 11V:

4) La R 509 límite, D503 (D1FL20U) rectificador, C 505 (25V/220μF) filtro, ZD502 (18V) regulador de voltaje, obtener + salida de voltaje VCC.

Por el R521, R522, R519, R520, U503 ( TL431 ), PC501 (PC-17K1) constituyen 5VB circuito de retorno del regulador. Cuando 5VB fluctuaciones de voltaje a través de R521, R522, R519, R520, U503 hace PC501 cambios de conducción, cambiando así el (2) Tensión pin U501 y U501 (2) pies para el pin de control de retorno del regulador. Sus cambios de voltaje. 5VB pueden cambiar el voltaje de salida del control del regulador con el fin de lograr el propósito. (3) circuito de voltaje VS (véase la figura 2-6) PFC tensión de DP, se alimenta directamente a la T201, T201 a VS a través del control de potencia de circuito U201 (MR5060) (15) pies, mientras que el circuito de la fuente de alimentación secundaria es suministrada por la tensión de 17 V se R203, C203 de U201 (4) metros, para proporcionar el suministro normal de energía.

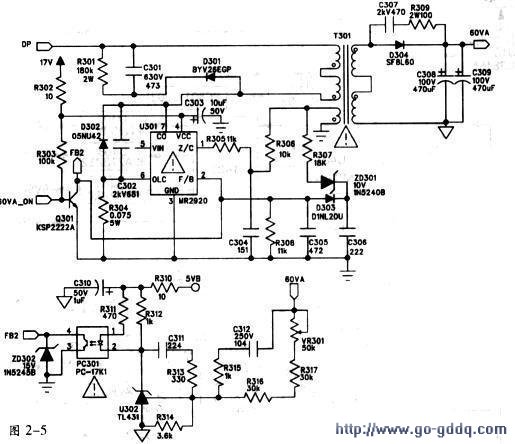

(4) Circuito de tensión VA (ver Figura 2-5) PFC tensión DP alimentado a la T301, T201 a la VA por el control de la alimentación del circuito U301 (MR2920) (7) pies, un circuito de alimentación de la tensión de sub-17V suministra a través de R302 , C 303 de filtrado, para U301 (4) pies, para proporcionar el suministro normal de energía.

U301 pie para el funcionamiento normal de:

Sí U301 es normal; (4) pies tienen fuente de alimentación 16v ~ 17V normal; 60 VA- EN señal de control al U301 (2) pies; (1) con un interruptor de pie transformador de pulso de voltaje se alimenta de nuevo. La resistencia R 304 y U301 (6) pies constituyen circuito de protección.

VA voltaje secundario del transformador de salida T301 tensión continua pulsante conmutación, rectificado por D304, C308, C309 filtro, para ser voltaje de CC 65V, VA salida de la fuente de alimentación a la pantalla como una placa de circuito de conducción Y / Z placa de circuito en coche.

Por el VR301 resistencia ajustable y resistencia. R317, R316, R314, U302, R 310 , R312, R 311 , PC301, U301 (2) constituye una VA pin regulador de energía del circuito interno y circuito de retorno.

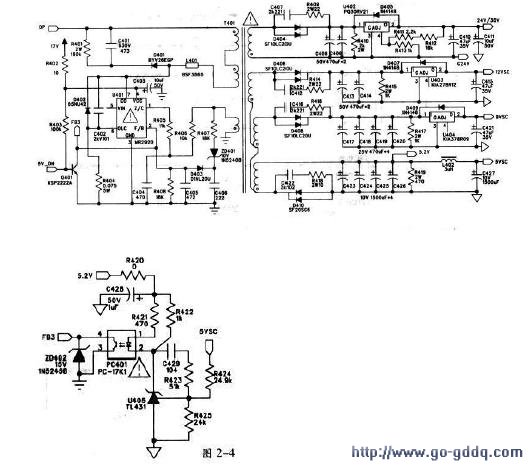

(5) de circuito de bajo voltaje (vea la Figura 2-4) PFC tensión DP alimentado a la T401, T401 a través de conmutación de circuitos de control de la fuente de alimentación de U401 (MR2920) (7) pies. Mientras que el circuito de potencia secundario proporciona tensión de 17V a través de R402-limitante. C403 filtrado.Para U401 (4) pies, proporcionando energía de funcionamiento normal.

U401 puede trabajar condición es: U401 en sí es normal; U401 (4) pies tienen normal de 16V ~ fuente de alimentación de 17V; señal de control 5V_ON a U401 (2) pies; (1) alimentados pie de atrás con un transformador de tensión de impulso de interruptor. R404 y U401 (6) pies constituyen circuito de protección contra sobrecorriente.

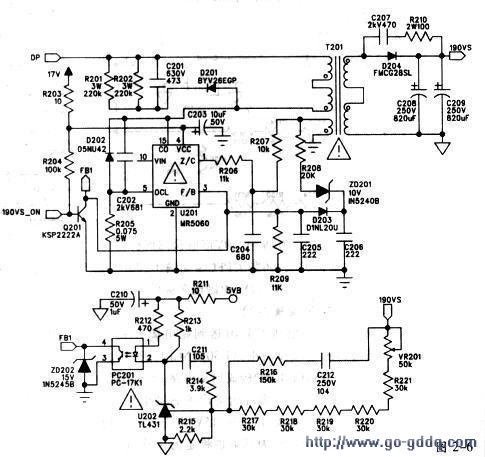

U201 puede funcionar condición es: U201 sí es normal, (15) pies tienen normales de alimentación 16V-17V: señal de control 190VS_ON de U201 (3) pies; (a) transformadores alimentados pie de atrás con un impulso de cambio. Resistor R205 (5W/0.075Ω) y U201 (5) pies constituyen circuito de protección contra sobrecorriente.

T201 VS conmutación secundario del transformador de salida de voltaje pulsante de voltaje DC, la D204 rectificador, C208, C 209 de filtro, para ser tensión de 185V DC. VS salida de la fuente de alimentación a la pantalla como un tablero de conductor Y, Z placa de circuito duro para proporcionar potencia de funcionamiento.

Por la resistencia ajustable VR201 (50kΩ) y una resistencia R 221 , R220, R219, R 218 , R217, R 215 , U202 ( TLA -31), R21l, R213, 11212, PC201 (PC-17K1) y U201 (3) pies constituyen el circuito interno de la fuente de alimentación del regulador VS y circuito de retorno.

T401 conmutación secundario del transformador de salida de CC rizado de la tensión se divide en cuatro:

1) El D404 ( SF10LC20U ) de medio puente rectificador, C 408 , C409 filtro, U402 (PQ30RV21) Regulador, C 410 , C411 filtro, para ser 24V, 30V (a través del interruptor se puede cambiar a 24V o 30V) de tensión continua, como una alta circuito de ajuste de potencia de frecuencia cabezal de trabajo, 2) por D406 (SF10LC20U) de medio puente rectificador, C 413 , C414, U403 filtrado (KIA278R12) regulador, C 415filtrado. Tensión continua de aproximadamente 12V obtenido como 12 VSC salida de alimentación a los circuitos relevantes:

3) la D408 ( SFL 0LC20U) de medio puente rectificador, C417, C 418 , C419, C 420 de filtro, U404 (KIA378R09) regulador, CA 21 de filtro, que es un voltaje de corriente continua de aproximadamente 9V. A medida que la salida de la fuente de alimentación al circuito relevante 9VSC; 4) a través de D410 (SP20SC6) medio-puente rectificador inversa, C423, C424, C425, C 426 de filtro, para ser tensión de 5.2V, al mismo tiempo a través del inductor L402, C427 filtrado, para obtener un voltaje de CC de aproximadamente 5V .Como salida de tensión 5VSC.

Voltaje retorno del regulador de muestreo 5VSC. A través de la resistencia R424, R425, U405 (TL431), R422, R421, PC401 (PC-17K1), ZD402 (15V) U401 (2) pies y periférica R408 constituyen el regulador y el circuito de retroalimentación.

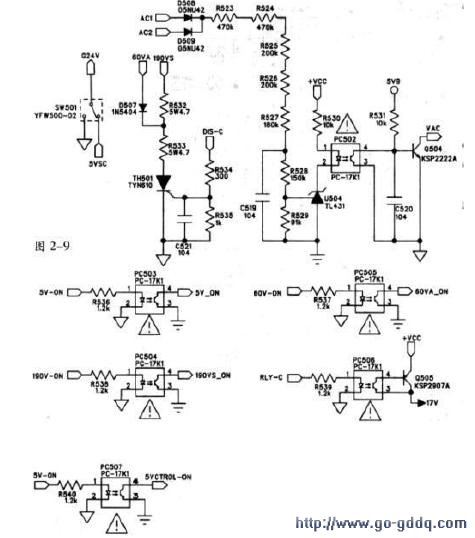

(6) Circuito de protección (véase la Figura 2-8, Figura 2-9) para U601 (HC16F72-1/SP) constituyen el núcleo del circuito de protección de la tarjeta de potencia V7. Sus procedimientos de protección son: la energía de la conmutación de la salida de voltaje de cada rama se formaron S9V, S9/12V, S5VSC, S60V, S190V, S12V, nivel de control S30V.

De los cuales:

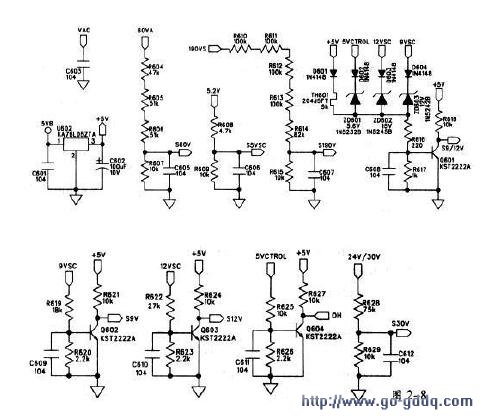

1) Tensión de 5VB a través de la U 602 (KIA76L05 ZTA ) se convierte en tensión de 5 V, tensión de +5 V y la tensión 9VSC a través de R621 (10k), P602 ( KST 2222 A), R 619 (18kΩ), R 620 (2,2 k) formado S9V nivel de control; 2) La tensión de +5 V y el voltaje a través de R 12VSC 624 (10k), Q603 (KST2222A), R 622(27k), R623 (2.2k) formaron nivel de control de S12V, 3) 24V/30 tensión a través de R628 ( 75k), R 629(10k) formada nivel de control de S30V, 4) 60VA tensión a través de R 604 (47k), R605 (51kΩ), R 606(51kΩ), R607 (10k) formado nivel de control S60V; 5) Tensión 190VS Después de R 610 (100k), R611 (100k), R612 (100k), R613 (100k), R 614 (82kΩ), R 615 (10k), formada nivel de control S190V; 6) 5.2V tensión a través de R608 (4.7kΩ ), R609 (10k) formaron nivel de control S5VSC:

7) La tensión de +5 V, voltaje 9VSC, 12VSC, 5VCTROL respectivamente, después D601 (1N4148), D602 (1N4148), ZD601 (5.6V), D603 (1N4148), ZD602 (15V), D604 (1N4148), ZD603, R 618 ( 10k), Q60l (KST2222A), R 616 (220), R617 (1k) está formada S9V, el nivel de control de 12 V; U601 (PICl6F72-1/SP) realimentada a la potencia de cada rama S9V, S9, 12V, S5VSC, S60V, S190V, S12V, base S30V del nivel de control, si se encuentra por los procedimientos normales internos U601, U601, respectivamente, la salida 5V-ON,,, SB-ON nivel de control de 190V-ON 60V-ON, en el que: 5V-ON nivel de control a través de R536, PC503 (PC-17K1) se convierte a 5V-ON nivel de control, y a través de Q401 (KST2222A) interruptor de control de la fuente de alimentación U401 (MR2920) Bu j _ el funcionamiento normal si, con el fin de lograr 24V, 30V, 12V , 9V, salida 5V de la fuente de alimentación normal, dentro o fuera del control de salida (ver Figura 2-4), 60V-ON nivel de control a través de R537, PC50S (PC-17K1) se convierte en 60VA-ON nivel de control, ya través de P301 (KST2222A ) Control Unidad de potencia U301 (MR2920) funciona correctamente o no, con el fin de lograr una salida de energía 65V VA o apagar la salida normal del control (ver Figura 2-5), 190V-ON nivel de control a través de R 538 , PC504 (PC -17K1) en 190VS_ON nivel de control y, a continuación, a través de Q201 (KST2222A) de control de conmutación de la fuente de alimentación U201 (MR5060) funciona correctamente o no, con el fin de lograr la potencia de salida VS 185V o apagar la salida normal del control (véase la figura 2-6 ); 5V-ON nivel de control a través de R540, PC 507 (PC-17K1) se convierte en 5VCTROL-ON nivel de control, y a través del control R516 Q503 (FDW254P) el funcionamiento normal o no, con el fin de lograr la salida de la fuente de alimentación normal o 5VCTROL Cerrar el control de la salida (ver Figura 2-7), VS-ON-ON y RLY nivel de control, en comparación con la regleta de las condiciones básicas, si estos dos niveles de control o no es la excepción, la otra fuente de alimentación conmutada No se generará la potencia.

Si se detecta una anomalía programa de U601 o interna determina el circuito es anormal, es de salidaDIS -C señales de control, la señal a través de 11 534, R 535 , el tiristor TH501 ( TYN610 ) la conducción, la tensión VS y VA Voltaje Corto al suelo, de modo que el interruptor de protección de modo. Para lograr el propósito de la protección. 532 , R 532 de limitar el papel en la prevención de circuito de protección se inicia. El voltaje VS hasta 185V directamente al suelo, causando el recalentamiento. El daño a los componentes de los circuitos pertinentes y tarjetas de circuitos . Del mismo modo, D507 (1N5404) efecto también.
